Dettagli sulla TRIAC dimming LED tecnologia di illuminazione

Negli ultimi anni, con l'ascesa dei mercati di illuminazione commerciale globale ha portato, in Cina, tra cui molti produttori di LED hanno i prodotti di illuminazione LED commerciali in una posizione di rilievo sul mercato di sviluppo. Soprattutto a causa della recente in Giappone, Europa e Stati Uniti e in altri mercati importanti per prodotti LED di illuminazione per la loro alta efficienza, lunga durata, elevato fattore di potenza, flessibilità di espansione, i requisiti dimmerabili e altri, rendendo il LED driver IC e industria energetica si trova ad affrontare una nuova rivoluzione. Pertanto, nei prossimi due anni, intelligente oscuramento LED applicazioni di illuminazione, soprattutto in è previsto la percentuale di illuminazione commerciale per aumentare rapidamente.

Secondo il rapporto di analisi indagine, il mercato statunitense è una maggiore domanda di prodotti di dimming, quasi il 100% di tutti i prodotti oscuramento. Mercati europei un po 'meno, ma anche rappresentato una grande proporzione. Inoltre, il LED intelligente lampadine quest'anno ci può essere una grande scala commerciale. E la stragrande maggioranza dei quali sono in linea con il prodotto dimmer dimmer TRIAC utilizzano. Pertanto, lo studio di SCR oscuramento prodotti di illuminazione LED, è significativo.

1 SCR oscuramento Profilo

Analisi del incandescente tradizionale, alogeno e altri sistemi oscuramento, rispetto a LED, lampade ad incandescenza e alogene sono dispositivi puramente resistivo, il che significa che è sempre attuale e le forme d'onda di tensione sono uguali quando si utilizza disponibili quando il silicio per controllare dimming, ingresso forma d'onda di tensione dovuta alla variazione dell'angolo di tiristore deviare onda sinusoidale, che sta cambiando il valore efficace di tensione di ingresso, è possibile raggiungere lo scopo di oscuramento.

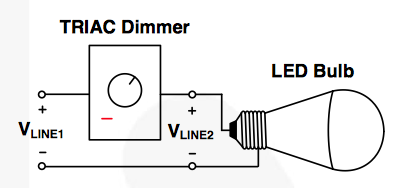

SCR con un interruttore nel potenziometro, collegato a terminali di ingresso n per controllare l'interruttore. Processo Tiristore, cambiando il suo rapporto divisore di resistenza regolabile interna, cambiando il suo angolo di conduzione, è possibile modificare le RMS tensione di uscita, consentendo funzione di attenuazione. Oltre al SCR, così come transistor taglio-bordo di uscita oscuramento tecnologia bordo, i principi di base sono gli stessi.

2, SCR carenze e problemi di regolazione

Quando si utilizzano SCR oscuramento, o volontà c'è una serie di questioni.

(1) processo di oscuramento, con l'angolo di conduzione dei cambiamenti interni della tensione di ingresso a onda sinusoidale è tiristore distrutta, riducendo così il fattore di potenza (PF), PF è generalmente inferiore a 0,5, e al tempo di oscuramento, con il più piccolo è il angolo di conduzione, fattore di potenza e più basso (solo 0,25 1/4 luminosità).

(2) Come sopra, la tensione di segnale sinusoidale in ingresso è stata distrutta, forme d'onda non sinusoidali aumentato coefficienti armonici.

(3) LED driver di ingresso del circuito non sinusoidale forma d'onda di tensione sulla linea causerà gravi segnali di interferenza (EMI).

(4) processo che oscura a basso carico è molto facile da mantenere a causa della attuale mancanza di fenomeni di instabilità, le soluzioni devono essere combinati con una resistenza di dispersione. Tipicamente il resistore di dispersione di consumare almeno 1-2 watt di potenza, il che riduce l'efficienza del circuito generatore di corrente costante.

(5) Quando si utilizza SCR oscuramento circuito incandescenza oscuramento, quando il filtro di ingresso LC e SCR oscillazioni dovute all'inerzia termica della lampada ad incandescenza, l'occhio umano non potevano vedere questa oscillazione. E quando il triac dimmer circuito con il circuito di azionamento del LED sostenere l'uso, produrrà rumore e la luce intermittente udibile, che è spesso inaccettabile.

3, SCR vantaggio oscuramento

Lo sviluppo del mercato di illuminazione finora, anche se ci sono molte lacune dimming SCR e problemi, tuttavia, a causa della sua lunga storia, la tecnologia è matura e stabile, così come lampade alogene ea incandescenza hanno la combinazione perfetta, rappresentano un mercato ottico grande trasferimento . Dimming posto nella maggior parte delle regioni, che sono state installate SCR oscuramento di incandescenza o alogene luogo, i consumatori sono stati installati sulle pareti dei due fili di illuminazione principale di collegamento, e anche il montaggio a parete di SCR scatole degli interruttori dimmer e manopole. Per i consumatori, se possiamo semplicemente sostituire incandescente o alogena, senza dover sostituire l'interruttore tiristore sulla parete o altro per aumentare il numero di cavi, è un programma relativamente semplice, ma anche confrontare come una pratica generale può essere accettata dai consumatori. Ciò significa che i prodotti di illuminazione LED in realtà, se si vogliono sostituire completamente le lampade a incandescenza e alogene e dimmer a tiristori applicazioni dimmerabili, esso deve essere compatibile con la luce dimmer SCR. Questa è anche una sfida per lo sviluppo del driver LED IC progettista della faccia comune. Come per SCR oscuramento e LED unità speciale per sviluppare un adeguato IC sembrava così importante.
